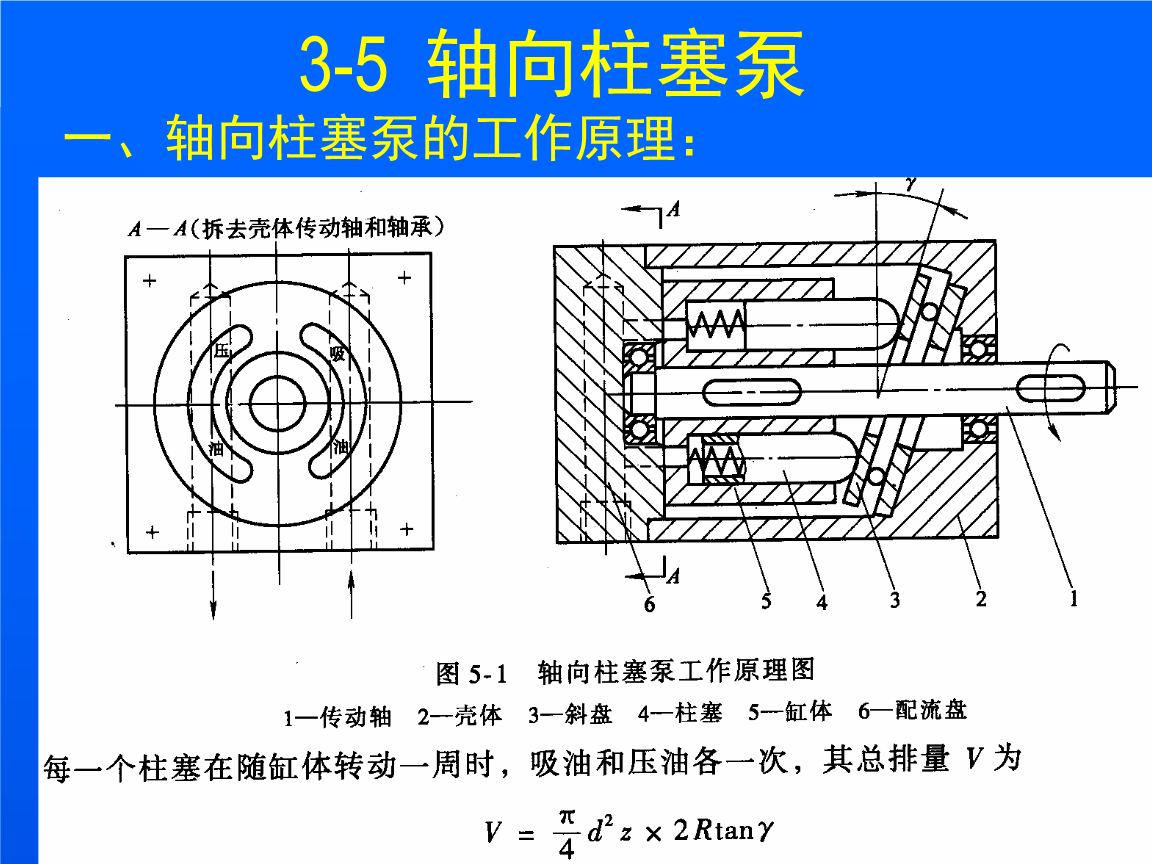

在液压系统中，油研柱塞泵以其高效、稳定和耐用著称。型号为A80-F-R-01-H-S-K-30的柱塞泵是其中一款广泛应用的代表。作为其关键电气接口部件，接线盒的正确安装、接线与维护对于确保整个泵组乃至液压系统的可靠运行至关重要。本文将围绕该型号柱塞泵的接线盒，提供详细的指南与说明。
一、接线盒的功能与重要性
接线盒是柱塞泵电机部分与外部控制电源之间的桥梁。其主要功能是：
- 安全连接：为电机的动力电缆和控制线（如需要）提供密封、防护的连接点，防止水、油、灰尘侵入及机械损伤。
- 便于维护：集中的接线端子便于安装、检查和维修，无需直接操作电机内部的绕组引线。
- 接地保护：提供标准的接地端子，确保设备用电安全。
对于A80-F-R-01-H-S-K-30这类精密液压动力元件，接线盒的状态直接影响到电机启动的平稳性、运行的连续性，从而影响泵的输出压力和流量稳定性。
二、接线盒的结构与安装前准备
油研柱塞泵的接线盒通常位于电机外壳的上方或侧面，由盒体、盖板、密封垫、接线端子排（包括电源端子U、V、W和接地端子PE）以及电缆引入装置（如格兰头）构成。
安装前准备工作：
1. 确认电源：务必确认现场电源电压（如380V 3相）、频率（50Hz）与电机铭牌标识完全一致。
2. 断电操作：在进行任何接线工作前，必须确保主电源已完全断开并上锁挂牌，防止意外通电。
3. 检查部件：开箱后检查接线盒及其内部是否有运输造成的损坏或松动，清洁内部可能存在的异物。
4. 准备工具与材料：准备合适的螺丝刀、扳手、压线钳，以及截面积符合电机电流要求的铜芯电缆。
三、接线步骤与注意事项
- 电缆引入：根据电缆外径，选择合适的电缆密封接头（格兰头）安装在接线盒的进线孔上，并拧紧，确保其密封和夹紧电缆。
- 剥线与处理：剥去适当长度的电缆外皮和内绝缘层，露出铜芯。建议使用针式端子或均匀镀锡处理线头，以防止多股线散开，确保接触良好。
- 连接端子：
- 将三根相线（通常为黄、绿、红或其它标识）分别牢固地连接到端子排的U、V、W端子上。
- 将黄绿双色的接地线连接到清晰标记的“PE”或接地符号“⏚”的端子上。
- 使用适当的扭矩拧紧端子螺丝，确保连接牢固但不过度用力导致滑丝。
- 内部整理：将电缆在盒内自然盘好，避免过度弯曲或挤压，确保盖板能顺利合上且不压到导线。
- 密封与关闭：确认接线无误、无松动后，安装好密封垫，均匀拧紧接线盒盖板的所有螺丝，恢复其防护等级（通常为IP55或更高）。
关键注意事项：
相序：首次通电前，建议点动检查电机转向。油研柱塞泵通常有指定的旋转方向（从轴端看），若转向错误，可任意调换两根电源相线的位置进行纠正。
密封：务必保证接线盒盖的密封性，这对于在潮湿、多尘或有油雾的工业环境中长期稳定运行极为重要。
* 接地：接地线连接必须绝对可靠，这是防止触电事故的基本保障。
四、常见故障排查与日常维护
- 电机无法启动：首先检查接线盒内电源端子接线是否松动、脱落或烧蚀。检查外部电源与控制回路。
- 运行中跳闸或过热：可能为缺相、接线松动导致接触电阻过大发热，或电机负载过大。需断电后检查接线紧固度和电缆绝缘。
- 维护要点：
- 定期（如每季度或每半年）停机断电后，打开接线盒检查，清除内部灰尘、油污。
- 检查所有接线端子有无发热变色、松动迹象，并重新紧固。
- 检查密封垫和电缆入口密封是否老化、开裂，及时更换。
- 检查电缆绝缘层是否有破损。
五、
接线盒作为油研柱塞泵A80-F-R-01-H-S-K-30与电力系统连接的枢纽，其安装和维保质量不容忽视。正确的接线、良好的密封和定期的检查，能够有效预防电气故障，保障液压动力单元长时间无故障运行，从而确保整个机械或生产线设备的稳定与高效。在进行操作时，请始终将安全放在首位，并严格参照产品官方说明书或咨询专业技术人员。
（注：具体接线细节可能因电机生产批次或特定客户要求略有不同，实际操作应以随泵提供的官方电气图纸和说明书为准。）
